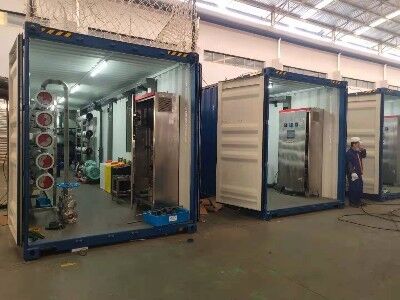

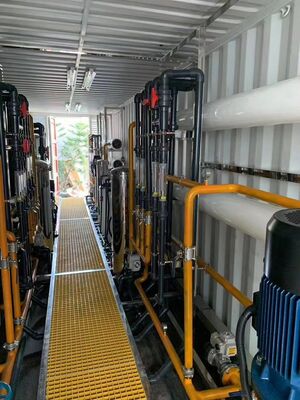

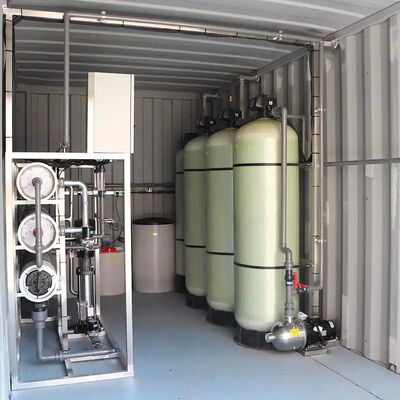

Hocheffizientes 500 m3/Tag Containerisiertes Brackwasser RO-System mit Energiewiederherstellungsgerät in einem 40 Fuß großen ISO-Container
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Fenigal/OEM |
| Zertifizierung: | CE/ISO 9001/CSC Container |
| Modellnummer: | FRO-CERD-500 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | verhandelbar |
| Verpackung Informationen: | Eigenständiger 40-Fuß-ISO-Container |
| Lieferzeit: | 45 bis 60 Tage |
| Zahlungsbedingungen: | T/T, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Durchdringungsrate: | 500 m³/Tag (20,8 m³/h, 132.000 GPD) | Nominale Wiederherstellungsrate: | 75 % Standard / 80 % mit Umluft |
|---|---|---|---|
| Spezifischer Energieverbrauch: | < 1,5 kWh/m³ (mit ERD) / 2,8 kWh/m³ (ohne ERD) | Speisewasser-TDS-Reihe: | 500 - 5.000 Seiten pro Minute |
| Betriebsdruckbereich: | 12~18 bar | Effizienz der Energierückgewinnung: | ≥ 96 % (PX-Drucktauschertyp) |
| Hervorheben: | Energierückgewinnung in Behältern BWRO,Hochwirkungsbehälter RO-System,Niedrige Energie ERD Entsalzungsanlage |
||
Produkt-Beschreibung
Hocheffiziente Energierückgewinnung Containerisiertes Brackwasser-RO-System 500 m³/Tag 40 Fuß ISO ERD Low Energy
Das Container-Umkehrosmosesystem für Brackwasser FRO-CERD-500 stellt einen Paradigmenwechsel in der energieeffizienten mobilen Wasseraufbereitung dar. Diese vollständig integrierte Entsalzungsanlage mit einer Leistung von 500 m³/Tag (132.000 GPD) ist in einem standardmäßigen 40-Fuß-High-Cube-ISO-Container untergebracht und verfügt über eine fortschrittliche ERD-Technologie (Energy Recovery Device), die den spezifischen Energieverbrauch auf unter 1,5 kWh/m³ senkt, was sie zu einem der elektrisch effizientesten BWRO-Containersysteme auf dem Weltmarkt macht. Der komplette Aufbereitungsstrang einschließlich Multimedia-Filtration, Aktivkohle-Entchlorung, Anti-Scalant-Dosierung, 5-Mikron-Kartuschenfiltration, einstufiger Umkehrosmose mit Energierückgewinnung, CIP-System und Nachbehandlungschemikaliendosierung ist vormontiert und im Werk getestet und ermöglicht die Inbetriebnahme innerhalb von 48 Stunden nach der Lieferung vor Ort für permanente, temporäre oder Notwasserversorgungseinsätze.
Hauptmerkmale
- Erweiterte Integration der Energierückgewinnung:Ausgestattet mit einer PX-Drucktauscheranordnung oder einer Turbolader-ERD-Einheit, die bis zu 98 % der hydraulischen Energie des Konzentratstroms auffängt und zurück zur Membranzufuhr überträgt, wodurch die Hochdruckpumpenleistung um 40–50 % reduziert wird und ein spezifischer Energieverbrauch von weniger als 1,5 kWh pro Kubikmeter produziertem Permeat erreicht wird.
- 48 erstklassige Niedrigenergie-RO-Membranen:Konfiguriert in einer optimierten mehrstufigen Anordnung mit DOW Filmtec BW30-8040- oder Hydranautics ESPA2-LD-Elementen mit insgesamt 1.958 m² aktiver Membranfläche, wodurch eine nominale Salzrückhaltung von 99,2 % oder mehr erreicht wird.
- Grundfos VFD-Pumpensystem der BM-Serie:Die mehrstufige Hochdruck-Kreiselpumpe mit integriertem Frequenzumrichter bietet präzise Durchflussregelung, Sanftanlauffähigkeit und automatische Druckoptimierung.
- Zweizonen-Klimaregelung:Das industrielle HVAC-System mit 24.000 BTU und automatischer Temperatur- und Feuchtigkeitsregulierung sorgt für ein optimales Containerinnenklima bei äußeren Umgebungsbedingungen von -15 °C bis +55 °C.
- SPS mit Remote-SCADA:Der S7-1200-Controller bietet in Verbindung mit einem 10-Zoll-HMI und einem industriellen 4G-Router eine lokale Bedienerschnittstelle und sicheren VPN-basierten Fernzugriff für die weltweite Überwachung.
- Umfassende Sicherheitsinfrastruktur:Not-Aus-Taster, Erkennung brennbarer Gase, Feuerlöscher, Notfall-Augenspülstation, rutschfester Bodenbelag und abgegrenzte Bereiche zur Eindämmung von Chemikalien.
- Integriertes CIP-System:Der spezielle Clean-in-Place-Kreislauf mit chemischen Dosierpumpen und automatischer Sequenzsteuerung ermöglicht die Membranreinigung ohne Demontage und unterstützt sowohl Reinigungsprotokolle mit niedrigem als auch mit hohem pH-Wert.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FRO-CERD-500 |
| Permeatdurchflussrate | 500 m³/Tag (20,8 m³/h, 132.000 GPD) |
| Nominelle Wiederherstellungsrate | 75 % Standard / 80 % mit Umluft |
| Spezifischer Energieverbrauch | < 1,5 kWh/m³ (mit ERD) / 2,8 kWh/m³ (ohne ERD) |
| Speisewasser-TDS-Reihe | 500 - 5.000 Seiten pro Minute |
| Nominelle Salzabweisung | ≥ 99,2 % |
| Membranarray | 48 * 8040 Elemente (DOW BW30 / Hydranautics ESPA2-LD) |
| Betriebsdruckbereich | 12~18 bar |
| Effizienz der Energierückgewinnung | ≥ 96 % (PX-Drucktauschertyp) |
| Containertyp | 40 Fuß High Cube ISO- und CSC-zertifiziert |
| Innenmaße des Behälters | 12.032 * 2.352 * 2.698 mm |
| Betriebsgewicht | Ca. 18.500 kg |
| Leistungsbedarf | 380~480V, 3PH, 50/60Hz; Nominal 110 kW / ERD-Modus 75 kW |
| Umgebungstemperaturbereich | -15 °C bis +55 °C (Standard) / Optionales Arktis-Kit: -40 °C bis +50 °C |
| Speisewassertemperatur | 5~40°C |
| Chemische Dosiersysteme | Antikalkmittel, NaHSO₃ (Entchlorung), NaOH (pH-Einstellung), NaOCl (Nachchlorung) |
| Vorbehandlungsstufen | Multimediafilter + Aktivkohlefilter + Antikalkmittel + 5-µm-Patronenfilter |
Anwendungen
Der FRO-CERD-500 wurde für Anwendungen entwickelt, bei denen die Energiekosten einen erheblichen Teil der gesamten Wasserproduktionskosten ausmachen. Zu den primären Einsatzszenarien gehören die kommunale Trinkwasserproduktion für Städte und Gemeinden mit bis zu 20.000 Einwohnern, die Trinkwasserversorgung in Bergbaulagern, bei denen die Energieeffizienz durch Dieselstromkosten von entscheidender Bedeutung ist, die industrielle Prozesswasserproduktion für Lebensmittel- und Getränkeproduktionsanlagen, die Entsalzung von landwirtschaftlichem Bewässerungswasser in trockenen Küstenregionen und Nothilfeeinsätze bei Dürre, bei denen ein schneller Einsatz und niedrige Betriebskosten gleichermaßen wichtig sind. Die ERD-Technologie macht dieses System wirtschaftlich besonders attraktiv in Regionen mit Stromtarifen über 0,10 $/kWh oder für Anlagen im Dauerbetrieb, bei denen die Amortisationszeit der ERD-Investition typischerweise weniger als 18 Monate beträgt.
Verpackung und Qualitätssicherung
Jedes FRO-CERD-500-System durchläuft ein umfassendes Werksabnahmetestprotokoll, einschließlich 72-stündigem Dauernassbetrieb mit synthetischem Brackwasser, vollständiger Instrumentenkalibrierung, ERD-Leistungsüberprüfung bei mehreren Rückgewinnungsraten-Sollwerten, SPS-Logiksequenzvalidierung und Inspektion der strukturellen Integrität des Behälters gemäß den CSC-Zertifizierungsanforderungen. Der Container ist ein eigenes Versandpaket, wodurch eine zusätzliche Verpackung entfällt und die Logistikkomplexität reduziert wird. Zu den zu liefernden Dokumentationen gehören das CSC-Sicherheitszulassungsschild, ein elektrischer Schaltplan, P&ID-Zeichnungen, Betriebs- und Wartungshandbücher für Geräte, eine Ersatzteilliste mit empfohlenen Lagerbeständen und eine vorab ausgefüllte Checkliste für die Inbetriebnahme.
