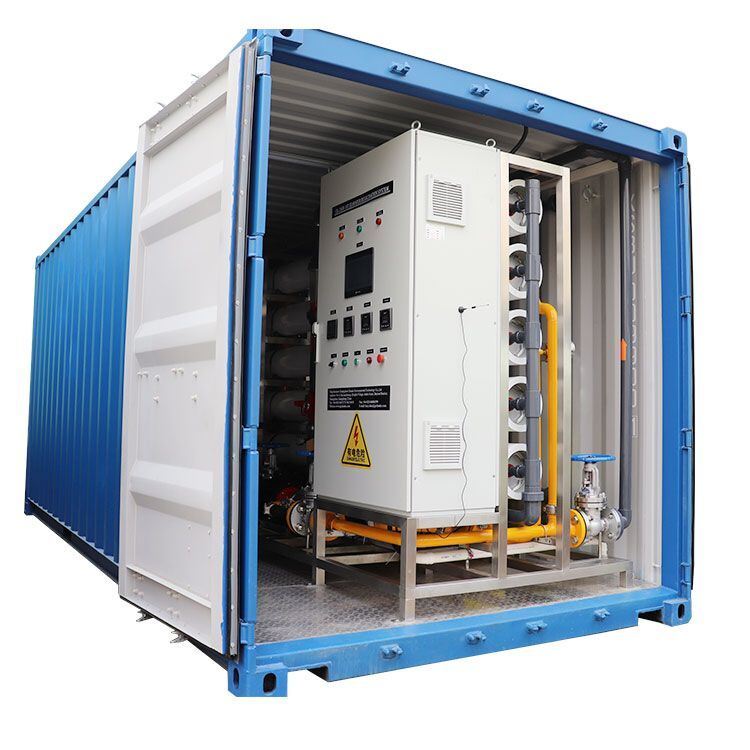

Dual Module Skalierbares Containerisiertes RO-System mit 1000m3/Tag Kapazität und N+1 Redundanz in Twin 40ft ISO Parallel Modular Design
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Fenigal/OEM |
| Zertifizierung: | CE/ISO 9001/CSC Container |
| Modellnummer: | FRO-CDual-1000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | verhandelbar |
| Verpackung Informationen: | In sich geschlossene 40-Fuß-ISO-Doppelcontainer |
| Lieferzeit: | 50~70 Tage |
| Zahlungsbedingungen: | T/T, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5 Sätze pro Monat |
|
Detailinformationen |
|||
| Gesamtpermeatfluss: | 1.000 m³/Tag (41,7 m³/h, 264.000 GPD) | Ablauf pro Modul: | 500 m³/Tag (20,8 m³/h, 132.000 GPD) |
|---|---|---|---|
| Wiederherstellungsrate: | 75 % Standard / 80 % max | Tds für Futterwasser: | ≤ 3.500 ppm |
| Salzverweigerung: | ≥ 99,0% | Betriebsdruck: | 10~16 bar (pro Modul) |
| Hervorheben: | Containerisierte Umkehrosmose mit zwei Modulen,Skalierbares BWRO-Containersystem,1000 m3 Modulwasseranlage für den Tag |
||
Produkt-Beschreibung
Der FRO-CDual-1000 stellt einen Durchbruch in der skalierbaren Wasseraufbereitungsarchitektur dar und liefert 1.000 m³/Tag (264.000 GPD) hochwertiges Permeat über zwei miteinander verbundene 40-Fuß-ISO-Containermodule, die in paralleler Konfiguration arbeiten. Dieses Doppelmoduldesign stellt die Wasseraufbereitung in Containern mit großer Kapazität grundlegend neu dar, indem es eine inhärente N+1-Redundanz bietet, die Isolierung einzelner Module für Wartungszwecke ohne Unterbrechung der Wasserproduktion ermöglicht und einen klaren Weg für eine schrittweise Kapazitätserweiterung ohne die Kapitalintensität einzelner Großanlagen bietet.
- Doppelmodul-N+1-Redundanz:Zwei identische RO-Containerzüge mit einer Kapazität von 500 m³/Tag arbeiten parallel über einen gemeinsamen Zufuhrverteiler und einen Permeatsammelkopf und stellen so eine kontinuierliche Wasserproduktion bei Wartungsarbeiten oder unerwarteten Abschaltungen sicher.
- Zentralisiertes SCADA mit verteilten SPSen:Jedes Modul verfügt über eine eigene S7-1200-SPS mit einem zentralen Master-SCADA-Controller, der über eine 15-Zoll-HMI-Workstation eine einheitliche Bedienerschnittstelle bietet.
- 42 Premium-Membranen pro Modul:Jedes 500 m³/Tag-Modul enthält 42 DOW Filmtec BW30-8040-Membranelemente, die in einer optimierten dreistufigen Anordnung konfiguriert sind und eine außergewöhnliche Salzrückhalteleistung von über 99 % bieten.
- Unabhängige Modul-Absperrventile:Dedizierte automatisierte Absperrklappen ermöglichen über die SCADA-Schnittstelle eine vollständige hydraulische Isolierung jedes einzelnen Moduls in weniger als 30 Sekunden.
- Grundfos CRN VFD-Pumpe pro Modul:Beide Module sind mit unabhängigen vertikalen mehrstufigen Grundfos CRN-Pumpen der Serie SS316L mit speziellen Frequenzumrichtern ausgestattet.
- Synchronisierte Chemikaliendosiersysteme:Unabhängige Antikalk-, Natriumbisulfit- und Natriumhydroxid-Dosierpumpen mit zentralem Chemikalienlager für eine effiziente Nachschublogistik.
- Skalierbare Erweiterungsarchitektur:Vorkonfiguriert für die Aufnahme von bis zu zwei zusätzlichen 500 m³/Tag-Modulen, was eine zukünftige Erweiterung auf eine Gesamtkapazität von 2.000 m³/Tag ermöglicht.
| Parameter | Spezifikation |
|---|---|
| Modell | FRO-CDual-1000 |
| Gesamtpermeatfluss (beide Module) | 1.000 m³/Tag (41,7 m³/h, 264.000 GPD) |
| Permeatfluss pro Modul | 500 m³/Tag (20,8 m³/h, 132.000 GPD) |
| Wiederherstellungsrate (pro Modul) | 75 % Standard / 80 % max |
| Speisewasser-TDS | ≤ 3.500 ppm |
| Nominelle Salzabweisung | ≥ 99,0 % |
| Gesamtmembranen | 84 * DOW BW30-8040 (42 pro Modul) |
| Betriebsdruck | 10~16 bar (pro Modul) |
| Leistung pro Modul | 95 kW (380 V/50 Hz) |
| Gesamte installierte Leistung | 190 kW (100 % Last, beide Module) |
| Container pro Modul | 40 Fuß High Cube ISO- und CSC-zertifiziert |
| Betriebsgewicht pro Modul | Ca. 16.000 kg |
| Verbindungsleitungen | Gemeinsame Verteilerköpfe DN150 SS304 für Feed/Permeat/Konzentrat |
| Modul-Absperrventile | Pneumatische Absperrklappe DN150, stromlos geschlossen |
| Kontrollarchitektur | Verteilt: 2 * S7-1200 + 1 * Central Master SCADA HMI |
| Fernzugriff | 4G-VPN-Router pro Modul + zentraler Ethernet-Switch |
Der FRO-CDual-1000 wurde speziell für Wasseraufbereitungsanwendungen entwickelt, bei denen Zuverlässigkeit, Skalierbarkeit und Betriebskontinuität gleichermaßen wichtig sind. Zu den primären Einsatzszenarien gehören kommunale Wasserversorgungssysteme für Städte mit 30.000 bis 60.000 Einwohnern, regionale Entsalzungsanlagen, Bergbau- und Mineralverarbeitungsbetriebe, große Lebensmittel- und Getränkeproduktionsanlagen sowie Kraftwerke zur Stromerzeugung. Die modulare Architektur bietet erhebliche Vorteile für die Projektfinanzierung und ermöglicht eine schrittweise Verteilung der Investitionsausgaben über den gesamten Inbetriebnahmezeitraum, ohne dass die anfängliche Produktionskapazität darunter leidet.
Jedes FRO-CDual-1000-Doppelmodulsystem wird sequenziellen Werksabnahmetests unterzogen, einschließlich eines Nasstests der einzelnen Module bei 500 m³/Tag für 48 Stunden, gefolgt von einem integrierten Systemtest, bei dem beide Module weitere 24 Stunden lang parallel betrieben werden. Beide Container werden als Standard-ISO-Einheiten mit vollständiger CSC-Zertifizierung geliefert. Das umfassende Dokumentationspaket umfasst P&ID auf Systemebene, elektrische Schaltpläne, Betriebs- und Wartungshandbücher, integrierte Systeminbetriebnahmeverfahren und einen empfohlenen Ersatzteilbestand. Zu den optionalen Dienstleistungen gehören die Installationsüberwachung vor Ort, die Inbetriebnahme des integrierten Systems, Bedienerschulungsprogramme und langfristige Serviceverträge.
